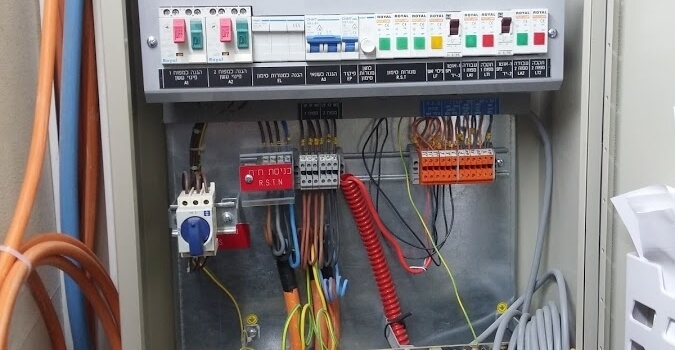

לוחות חשמל ובקרה למפוחי שחרור עשן

לוח חשמל ובקרה למפוחי שחרור עשן הינו אביזר נדרש עבור מערכת שחרור עשן מאולץ. תפקיד הלוח הינו לספק מתח עבודה רציף למשך שעתיים לפחות עבור פעולת המפוחים ליניקת עשן. בשל הדרישה של מתח חליפי בזמן הפסקת חשמל (גנרטור חירום) על הלוח להיות מחובר ללוח חיוני אשר מוזן משני מקורות מתח: חברת חשמלגנרטור.



מיקום לוח החשמל בפרויקט יהיה מחוץ לאזור האש עליו הוא מגן או לחלופין הלוח ימוקם בנישה חסינת אש עם דלת אש תקנית כך שפעולותו תמשיך גם בזמן שריפה.



חברתינו מספקת לוחות עבור מערכות לשחרור עשן מזה מספר שנים במגוון רב של פרוייקטים. לוחות החשמל המסופקות על ידי חברת שבטק הם בעלי אישור תו תקן ישראלי בהתאם לתקן 61439 לייצור לוחות חשמל.



השרות שאנו מציעים בין השאר הם: אפיון צרכים, תכנון חשמלי של הלוח, ייצור הלוח, בדיקתו לפני התקנתו באתר, התקנה באתר, חיבורים והפעלות ומסירה ללקוח וזאת כחלק מדרישות חוק החשמל בישראל.

מתעניינים בלוחות חשמל ובקרה למפוחי שחרור עשן ?
צרו קשר עכשיו

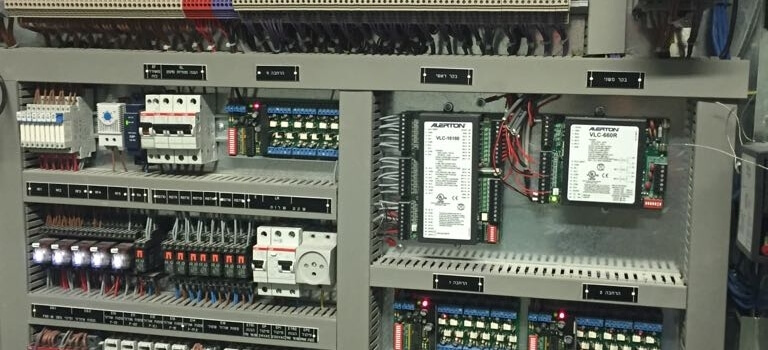

לוחות חשמל ובקרה למפוחי שחרור עשן

  • לוחות חשמל ובקרה מפוחים שחרור עשן – מצריכים לוחות תלת פאזיים המיועדים לקבל פיקוד ממערכת גילוי האש בזמן גילוי עשן / שריפה ולעבוד במקסימום בזמן החירום. ניתן לתכנן את הלוחות שישמשו את המפוחים גם בשגרה, להחלפות אוויר עם טיימר או לאוורור טבעי וכדו.
  • לוחות חשמל למדפי אש – מצריכים לוחות המזינים את מדפי האש והעשן בשגרה ומפסיקים את הפעולה החשמלית מיד בתחילת אירוע האש. קיימים לוחות חכמים עם כתובות לכל מדף אש המאפשרים קבלת תמונת מצב בכל זמן נתון על כל מדף אש אם פתוח או סגור, ניתן גם לייצר מפה סינופטית על פי דרישת הלקוח.



  • מתח נומינלי – 380 וולט
  • מספר מוליכים – 3 פאזות + אפס + הארקה
  • תדר – 50 הרץ
  • מתח פיקוד – 230 וולט, 50 הרץ, וגם 24vDC
  •  טמפ' סביבה – 45 מעלות צלזיוס
  •  לחות יחסית – 50%

מאחר שמדובר עם מערכות חירום יש צורך לקחת בחשבון את כלל האלמנטים כמו:

  • פאנל שליטה – קופסת הפעלה הממוקמת בפאנל כבאים בזמן חירום
  • גנרטור – מהווה גיבוי למערכת החשמל בזמן חירום
  • בקר החלפה – מבצע מעבר אוטומטי בזמן שהזנת החשמל של המבנה יורדת ויודעת להפעיל או לכבות את הגנרטור בצורה עצמאית.
  • ווסת מהירות – למנוע את הפיק צריכה בתחילת עבודת המנוע.  מאפשר גם שימוש של המפוחים לצורכי אוורור.
  • עמידות – מעבר לעמידות החום של לוח החשמל עצמו לשים לב שהוא גם אטום למים ולחות.
  • תקן – לוודא שהלוח מיוצר שמפעל עם תו תקן ומורשה לייצר לוחות לתעשייה שיודעים גם להתקין את האינדיקציות המתאימות.

ניתן לשלב בין הלוחות או להשאיר אותם נפרדים, מאחר שבסוף ההסתכלות הכללית לוקחת בחשבון גם את החיווט בבניין כל לוח חשמל שיותאם על ידי חברת שבטק ייקח בחשבון את כל האלמנטים שצווינו למעלה בנוסף לשקלול הכבילה.

חברת שבטק מציעה גם תיקונים ללוחות חשמל ובקרה למוצרי פינוי עשן על פי תקני 1001 על כל חלקיה.
