תעלות פח

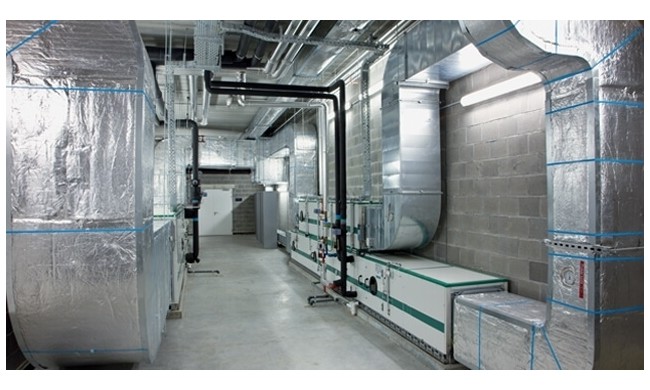

תעלות פח לשחרור עשן הם חלק אינטגרלי של מערכת שחרור עשן מאולץ, באמצעות התעלות אפשר לנתב את יניקת העשן מהחללים השונים תוך כדי מניעת התפשטות העשן אל החללים הסמוכים כמו כן ניתן לרכז את המפוחים במיקומים הרצויים בחלל במינימום פתחים. תעלות שחרור העשן מיוצרות לפי דרישות תקן 1001 על כל חלקיו. קרי 1.25 מ"מ עובי דופן פח מגולוון המותקנים על ידי חיבורי אוגנים תקני ומעטפת סיליקון חסין אש בחיבורים.



עיקר תפקידם של תעלות פח לשחרור עשן / אוורור



  • יניקת עשן מהחלל הנדרש
  • הזרמת אוויר צח ויצירת סירקולציה
  • דיחוס חדר מדרגות
  • יניקת מנדפים (פח שחור בעובי 2 מ"מ)

ציטוט תקנות הבניה חלק ה



צנרת ותעלות מיזוג אוויר החודרים אלמנטים עמידי אש תק' (מס' 3) תשס"ח-2008



3.3.1.6 (א) באגפי אש, שהקירות או התקרות בהם בנויים מאלמנטים עמידי אש, תתאפשר העברת צנרת דרכם בתנאי שהמעברים נאטמו היטב מפני חדירת אש ועשן; האטימה תיעשה מחומרים לא דליקים.



          (ב)  צנרת המיועדת להעברת חום תבודד בחומרי בידוד לא דליקים.



          (ג)   תעלות של מיזוג אוויר החודרות דרך האלמנטים האמורים, יצוידו במדפי אש אוטומטיים.



חברת שבטק מתכננת ומבצעת פרויקטים של תעלות עשן ואוויר צח בליווי ופיקוח מהנדס החברה, משלב התכנון עד מסירה דרך אינטגרציה והוצאת אישורים הרלוונטיים לכיבוי אש.

מתעניינים בתעלות פח ?
צרו קשר עכשיו

תעלות פח הן חלק בלתי נפרד ממערכת מפוחים

סוגים של תעלות

בכל מבנה ובמיוחד במבנים החדשים קיימים תעלות שונות כאשר ישנם סוגים וייעודים לתעלות אלו. בעבר היו משלבים את תעלות מיזוג האוויר ותעלות פינוי העשן לתעלה אחת. אך כיום מבצעים הפרדה מבנית של התעלות כבר משלב התכנון כאשר כל ייעוד מקבל את התעלות הרלוונטיות אליו עם חתך וגדלים שונים.

 דרישות התקנים השונים מחלקים את התעלות למספר פרמטרים :

  • תעלות עם סיכון אש גבוה – מטבחים מעבדות תעלות בעבודה עם חומרים דליקים
  • תעלות שגרה – מיזוג אויר או תעלות לשירותים שונים
  • תעלות חרום  – שחרור עשן  או דיחוס ב-על לחץ
  • תעלות בפירים

סוגי ועובי תעלות

עמידות

חומר וגימור

עובי הפח

מטרה



ברזל מגלוון

0.8 מ"מ

מיזוג אוויר

120 דק 250 מעלות

ברזל מגלוון

1.25 מ"מ

שחרור עשן

120 דק 250 מעלות

פח שחור

2 מ"מ

מנדפים



ככלל אצבע רוב מוחלט של הקבלנים מעדיפים להתקין את התעלות המיזוג ופינוי העשן מיד בסיום בניית השלד, מאחר שיש ריבוי מערכות וכל שינוי בתוואי התעלות מייצר קושי בהמשך העבודה.

תעלות שחרור העשן מתוכננות על פי חתך וגודל יחסי של נפח האוויר בחלל במטרה שיוכלו להכיל את מחזורי החלפות האוויר הדרושות לחלל המיועד שמוערך ב6/8 החלפות אוויר. כל פרויקט מלווה בדרך כלל על ידי  יועץ בטיחות ומהנדס מיזוג אוויר שמחליטים על כמות ההחלפות הדרוש לאתר על פי הדרישות הרלוונטיות למבנה..

דברים נוספים שיש לשים לב אליהם בתכנון והתקנה של תעלות שחרור עשן הם עיטוף התעלות ביריעות קרמיות במקומות שצריך ופתחי גישה במדפי אש האוטומטים (דמפרים).
